橡膠的混塑煉與其化學組成，分子結(jié)構(gòu)，分子量及分子量分布有著密切聯(lián)系。橡膠開煉機廠家無錫市合豐機械設(shè)備廠介紹，天然橡膠和合成橡膠由于結(jié)構(gòu)和性能上的不同特點，一般說來天然膠混塑煉比較容易，合成膠混塑煉比較困難。就合成膠而言異戊膠，氯丁膠近于天然膠，丁苯膠，丁基膠次之，丁腈膠最困難。

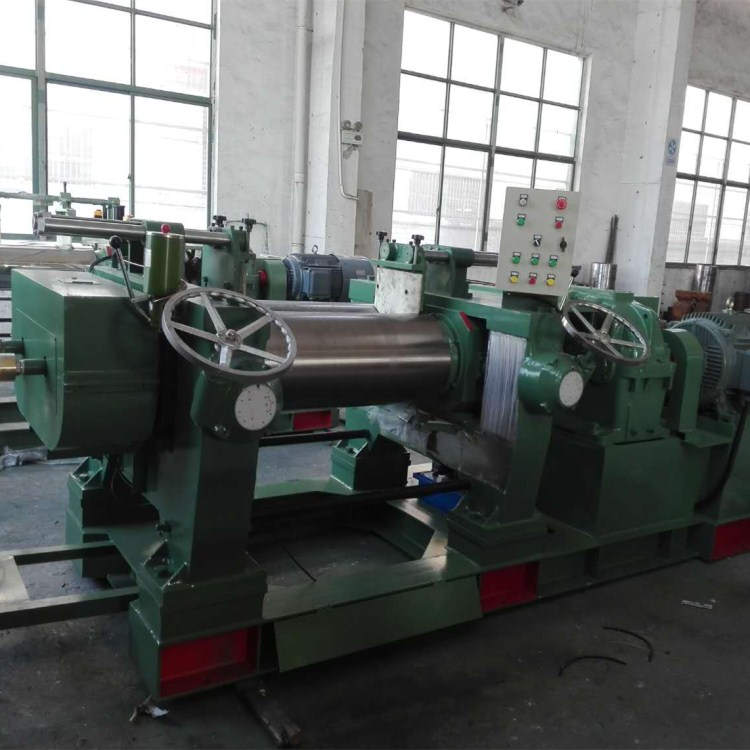

橡膠開煉機各種橡膠混塑煉都不一樣的特性：
一、天然橡膠用開煉機塑煉時，輥筒溫度為30-40℃，時間約為15-20min；采用密煉機塑煉當溫度達到120℃以上時，時間約為3-5min。
二、丁苯橡膠的門尼粘度多在35-60之間，因此，丁苯橡膠也可不用塑煉，但是經(jīng)過塑煉后可以提高配合機的分散性順丁橡膠具有冷流性，缺乏塑煉效果。順丁膠的門尼粘度較低，可不用塑煉。
三、氯丁橡膠得塑性大，塑煉前可薄通3-5次，薄通溫度在30-40℃。
乙丙橡膠的分子主鏈是飽和結(jié)構(gòu)，塑煉難以引起分子的裂解，因此要選擇門尼粘度低的品種而不用塑煉。
四、丁腈橡膠可塑度小，韌性大，塑煉時生熱大。橡膠開煉機開煉時要采用低溫40℃以下、小輥距、低容量以及分段塑煉，這樣可以收到較好的效果。
